Innovation aérodynamique arrière

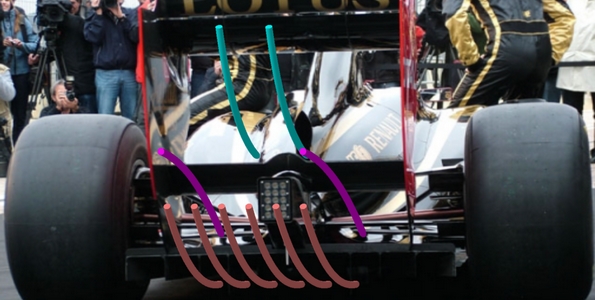

La R31 a fait couler beaucoup d'encre depuis les 1ers essais privés avec ses éléments aérodynamiques novateurs (échappements à l'avant ...). A ce jour, peu d'éléments techniques précis sont disponibles, voici donc une vision synthétique des pistes suivies en terme de gain aéro : attention, sur les visuels suivants, seuls les flux aérodynamiques "novateurs" ont été schématisés.

¤ Flux bleu - Flux apporté par les 2 ouïes latérales (ex F-Duct) situées sur la cheminée admission moteur
Flux couleur saumon - Flux (supposés) poussés en avant par les sorties d'échappements et réinjectés à leur sortie sous le fond plat.
¤ Flux Violet - Flux (supposés) poussés en avant par les sortie d'échappements et ramenés sur la carrosserie des bas de ponton du fait de la vitesse de la R31

1er Scenario :

o Les flux 'bleus' apportent de l'appui supplémentaire en étant renvoyés sur le beam wing (lame inférieure de l'aileron arrière en forme de vague)
o Selon la vitesse de la R31 les gaz d'échappements chauds éjectés vers l' avant se partagent entre un flux (majoritaire - 'saumon') rabattus sous le fond plat et un flux (minoritaire, voire nul - 'violet') : ceci apporte une amélioration du fonctionnement du fond plat et augmente l'aspiration qu'il provoque : un gain d'appui est généré. Ceci est intéressant, mais ce gain est lié à la vitesse de la R31 et du régime moteur (vitesse et débit d'éjection des gaz d'échappements) et n'est donc pas constant.

2eme Scenario :

o Rien ne change sur les flux "bleu" ... cette source de gain étant indépendante.
o Concernant les flux supplémentaires liés aux gaz d' échappements vers l'avant, une deuxième explication est envisageable : quelque soit la vitesse et le régime de la R31, ces gaz sont envoyés vers le sol et créent un flux sur les limites latérales du fond plats (flux 'saumon') : ces flux créent une barrière aérodynamique empêchant les flux complexes perturbateurs provenant des roues et aileron avant (ils ont tendance à 'déventer' le fond plat et donc diminuer son efficacité): la fameuse jupe aérodynamique des années 77-82 ... recréée

Scenario 1 ou scenario 2 ? Difficile de trancher aujourd'hui ... Une chose est sûre, avec la suppression du double diffuseur cette saison, Enstone a développé différentes solutions qui cumulées redonnent de l'appui aérodynamique sur l'arrière de la R31, diminué par la présence d'un simple diffuseur.
